背景說明
　　樂天連鎖藥局為一小規模的連鎖藥局，老板小陳經過幾年的努力，在同一個城市開設了三家分店。為了每天進行銷售點系統的同步及財務結帳，擬采用VPN將城市中不同營業點加以聯機，每個點可查詢總公司的庫存，而總公司每天可鏈接不同營業點的銷售系統，作帳務的同步。

　　由于每個藥局都有二三部電腦，所以希望每部電腦都可透過局域網ADSL對外聯機，藥局中的銷售系統可安全地連絡到總公司的服務器。所傳送的信息必須加以保密，以免泄露給第三者。而小陳也希望在家中可以透過VPN可以進入總公司的服務器，執行部份帳務的查詢。

　　由于小陳希望能以最經濟的方式，把VPN建立起來，等到日后營業擴張，再升級到其他等級的設備，所以希望采用安全限制下，最經濟的方案。

　　網絡配置

　　經與老板小陳商量后，建議采取以下的配置：

　　于總公司設備一部FVR9208作為寬帶路由器兼VPN網關，總部用戶透過FVR9208的WAN1聯機，以ADSL上網；而各分支銷售點則采用SSR9104Plus作為上網絡由器兼VPN網關。小陳在家中，則可以筆記本電腦內建的Windows IPSec用戶端軟件，連接到總公司的服務器。

　　本配置采用IPSec VPN協議，IPSec VPN協議為公認最安全的協議。許多市面上的網絡設備都支持，所以日后擴展不是問題。而IPSec提供的保密功能則可確保傳輸數據不會被中途攔截，遭受有心人士利用。

　　在總公司FVR9208的局域網交換連接端口可用來連接服務器，或向下連接交換器，而WAN2則可視需要，向營運商申請計時制的聯機，以免當WAN1無法接通時，可用WAN2上網。而各營業點的用戶，則可直接使用SSR9104Plus的四個局域網交換連接端口，建構一個小型局域網絡。

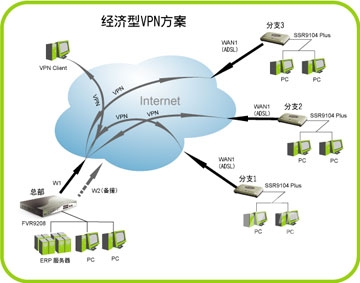

　　圖：經濟型VPN方案

　　產品選型

　　本產品在總公司選用FVR9208產品，而在各營業點則采用SSR9104Plus產品，單機用戶則采用Windows 2000或更新版本上的VPN用戶端軟件。選用規格如下：

　　FVR9208：多功能VPN寬帶路由器，采用Intel IXP533MHz網絡處理器，功能強大適合中大型組織適用。用于本案，可因應未來組織成長需要。主要功能為：

　　內建防火墻主動儉測技術 ,SPI,DoS,ActiveX,Java,Cookie Block 功能

　　QoS帶寬管理,可依照IP或是Services Port服務端口來限定保證帶寬與最高帶寬,網絡使用更加暢通效率加倍

　　SSR9106Plus：小企業用多功能VPN寬帶路由器，功能足以因應30個以下用戶上網及建立VPN聯機。主要功能為：

　　內建防火墻主動儉測技術，SPI，DoS功能

　　Window VPN用戶端軟件：為操作系統內建的應用軟件，可使用控制臺內的“新增網絡”精靈，依說明自動增加。
